Обратный клапан «бабочка» RSK для вентиляции.

Обратный клапан типа «бабочка» серии RSK — важный элемент вентиляционных систем, который обеспечивает их корректную работу и защищает от нежелательных эффектов: обратной тяги, попадания холодного воздуха, пыли и насекомых. Разберёмся, как устроен этот сетевой элемент, где применяется и почему стоит обратить на него внимание при проектировании вентиляции.

Назначение и принцип работы

Основная задача обратного клапана RSK — автоматически перекрывать поток воздуха в воздуховоде при выключении вентилятора. Устройство пропускает воздух только в одном направлении, предотвращая:

• обратную тягу (когда воздух идёт в обратном направлении);

• проникновение уличного воздуха в помещение при неработающей вентиляции;

• попадание пыли, осадков и насекомых в систему.

Принцип работы

При работающем вентиляторе поток воздуха открывает лопасти («крылья бабочки»).

При выключении вентилятора лопасти под действием пружины закрываются, герметично перекрывая воздуховод.

Конструкция и материалы

Корпус из оцинкованной стали — устойчив к коррозии, подходит для эксплуатации в разных условиях.

Лопасти из листового алюминия — лёгкие, прочные, не подвержены ржавчине.

Резиновое уплотнение — обеспечивает плотное прилегание лопастей к корпусу, повышая герметичность.

Подпружиненный механизм — гарантирует быстрое и надёжное закрытие клапана.

Конструкция корпуса позволяет крепить клапан к воздуховодам или другим элементам системы с помощью хомутов или ниппельных соединений.

Ключевые характеристики

• Температурный диапазон эксплуатации: от −40∘C до +70∘C. Подходит для использования в большинстве климатических условий.

• Форма воздуховода: предназначен для круглых каналов.

• Монтаж: может устанавливаться в любом положении (вертикально, горизонтально), главное — обеспечить плотное прилегание лопастей при закрытии.

• Срок службы: около 10 лет при правильной эксплуатации.

Где применяется

Обратный клапан RSK востребован в различных системах:

• бытовые вентиляционные системы (кухни, санузлы, подсобные помещения);

• промышленные вентиляционные установки;

• системы кондиционирования воздуха;

• приточно‑вытяжные комплексы;

• объекты с повышенными требованиями к герметичности воздуховодов (лаборатории, склады, производственные цеха).

Преимущества использования

Установка клапана RSK даёт ряд преимуществ:

Энергоэффективность. Предотвращает потери тепла или холода через вентиляцию при выключенном вентиляторе.

Комфорт. Исключает неприятные сквозняки и проникновение запахов из соседних помещений или с улицы.

Защита оборудования. Минимизирует риск попадания пыли и влаги в вентилятор и воздуховоды, продлевая срок их службы.

Простота монтажа. Универсальное крепление позволяет установить клапан без сложных инструментов.

Надёжность. Оцинкованная сталь и алюминиевые лопасти устойчивы к коррозии и механическим нагрузкам.

Широкий выбор размеров. Линейка моделей охватывает большинство стандартных диаметров воздуховодов.

Экономия бюджета. Данная серия дешевле клапанов других моделей.

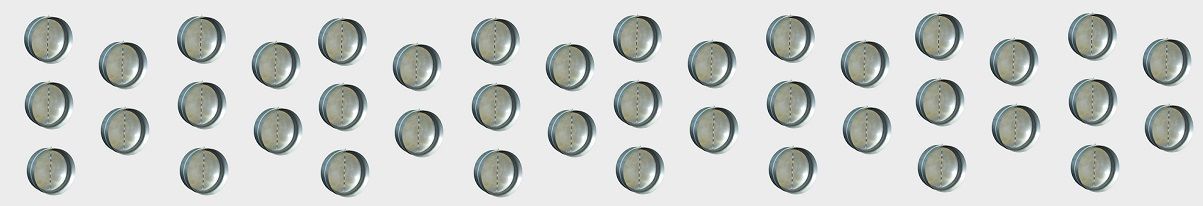

В наличии в Барнауле все типоразмеры RSK: 100, 125, 160, 200, 250, 315, 355, 400.
