Холодной зиме – теплый водяной калорифер!

Описание

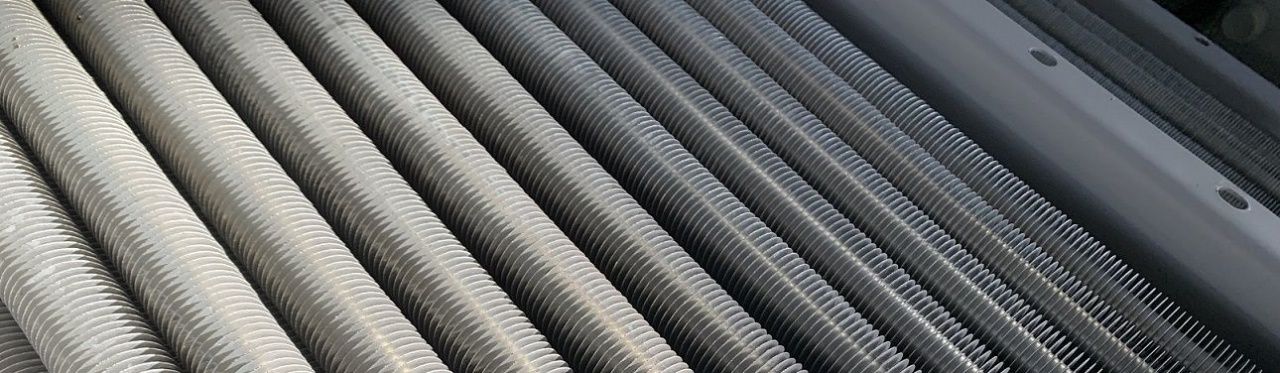

КСк 3-8 — это трёхрядный водяной воздухонагреватель российского производства, который устанавливают внутри вентиляционного канала или в приточной установки. Его задача — быстро довести холодный наружный воздух до комфортной температуры, не подключая дополнительные электрические мощности. Внутри корпуса из тонколистовой стали расположены 3 ряда стальных трубок ∅16 мм с алюминиевым спиральным оребрением. По трубкам движется горячая вода (до 150 °C, давление до 1,2 МПа), а между наружными ребрами проходит нагнетаемый вентилятором воздух. Устройство полностью герметично и поставляется в собранном виде — остаётся только присоединить патрубки и подключить циркуляционный насос.

Ключевые характеристики

• Теплопроизводительность: 83,2 кВт;

• Производительность по воздуху: 4 000 м³/ч;

• Площадь теплообмена: 19,42 м²;

• Фронтальное сечение: 0,392 м²;

• Диаметр присоединения: 32 мм (фланец или муфта на выбор);

• Масса: 47кг;

• Габариты: 828 × 575 × 180 мм (Д × В × Ш);

• Климатическое исполнение: ХЛ3 (работа до –40 °C наружи и до –20 °C на входе воздуха).

Преимущества

• Мгновенный нагрев без фазовых пиков — отсутствуют электрические ТЭНы, значит нет перегрузок по току и риска перегрева.

• Совместимость с любым источником тепла — бойлерная, тепловой пункт, тепловой насос или солнечный коллектор.

• Модульная длина — за счёт разных типоразмеров (№3, 4, 8, 9, 10 и др.) можно подобрать ровно ту мощность, которая нужна проекту, без «перетопа» и лишнего гидравлического сопротивления.

• Бесшумная работа — теплоноситель движется по трубам, а не по рядам вентиляторов, поэтому единственный шум создаёт уже вентилятор, расположенный после калорифера.

• Антикоррозионные опции — помимо углеродистой стали доступны исполнения из AISI 304 и AISI 321, что важно для пищевых и фармацевтических цехов.

• Долговечность — ресурс не менее 15 500 ч, гарантия 2 года, эксплуатационный срок ≥ 10 лет при соблюдении водного режима.

Особенности конструкции

• Ребро-ленточное оребрение нанесено методом высокого давления: алюминий «врезается» в сталь, образуя металлургическую связь. Это уменьшает контактное тепловое сопротивление на 8–12 % по сравнению с простым механическим навивом.

• Четыре хода теплоносителя внутри одной секции увеличивают скорость потока и коэффициент теплоотдачи, поэтому одной и той же мощности удалось добиться при компактной глубине 180 мм.

• Съёмные боковые щитки облегчают механическую чистку и промывку теплообменника после сезона.

• Предусмотрены дренажные и воздушные штуцера — зимой можно полностью осушить трубки, чтобы избежать разрыва при замерзании.

Гидравлический и воздушный режим

Температурный график:
Вход воды 150 °C → выход 70 °C;
Вход воздуха –20 °C → выход +45…+55 °C (зависит от расхода).

Допустимая запылённость воздуха — не более 0,5 мг/м³ без липких и волокнистых частиц. Перед калорифером обязательно ставят фильтр класса G4-F5. При скорости воздуха 3,6 кг/(м²·с) гидравлическое сопротивление на холодном ходу составляет ≈ 4 кПа, на горячем — ≈ 6 кПа. Вода должна быть обессоленной, жёсткость ≤ 0,5 мг-экв/л, pH 7–9, периодичность промывки — 1 раз в год.

Монтаж и пусконаладка

Установка: корпус крепится на винтовые подвесы или на уголки, выдерживая строго горизонтальность в обеих плоскостях (отклонение ≤ 1 мм на 1 м).

Подвод труб: патрубки могут выходить слева или справа, что задаётся проектом. Резьбовые парные фланцы Ду32 приваривают к трубопроводу Ø38–42 мм.

Арматура: после калорифера ставят обратный клапан и термостатический клапан с приводом, реагирующим на температуру приточного воздуха.

Тепловая изоляция: металлический корпус оборачивают минераловатным матом 50 мм и скрепляют стальной оцинкованной обшивкой, иначе потери тепла достигают 6–8 %.

Заполнение: систему медленно заполняют, выдерживая скорость роста температуры не выше 30 °C/час, чтобы избежать термического шока.

Проверка: после 30 мин работы контролируют отсутствие конденсата на выходе и устойчивый перепад температур воздуха ≥ 40 °C.

Частые сценарии применения

• Приточные установки мощностью 4–6 тыс. м³/ч в спортзалах и торговых центрах;

• Сушильные камеры для древесины и лакокрасочных покрытий;

• Агротерминалы и теплицы — при нагреве свежего воздуха ночью;

• Комплектные пункты отопления в ангарах и логистических хабах.

КСк 3-8 — это сочетание русской практичности и европейской эффективности: минимум металла и максимум тепла, безопасность, лёгкость сервиса и широкие типоразмеры. Если проекту нужен надёжный и экономичный первичный нагреватель свежего воздуха, этот трёхрядник мощностью 83 кВт станет хорошей отправной точкой. Главное — соблюдать требования к качеству воды, ставить фильтр тонкой очистки и сразу закладывать термостатику — тогда калорифер прослужит долго.
