Устройство вентилятора улитка.

17 ноя 2025

Разберем конструкцию радиального вентилятора в этой статье.

Радиальный (центробежный) вентилятор в народе называют «Улиткой» за характерную форму корпуса, напоминающую раковину этих брюхоногих моллюсков.

В общеобменной вентиляции такой вид конструкции вентилятора является самым распространенным. К основным преимуществам относятся: высокая производительность, надежность, способность создавать необходимое давление, простота монтажа.

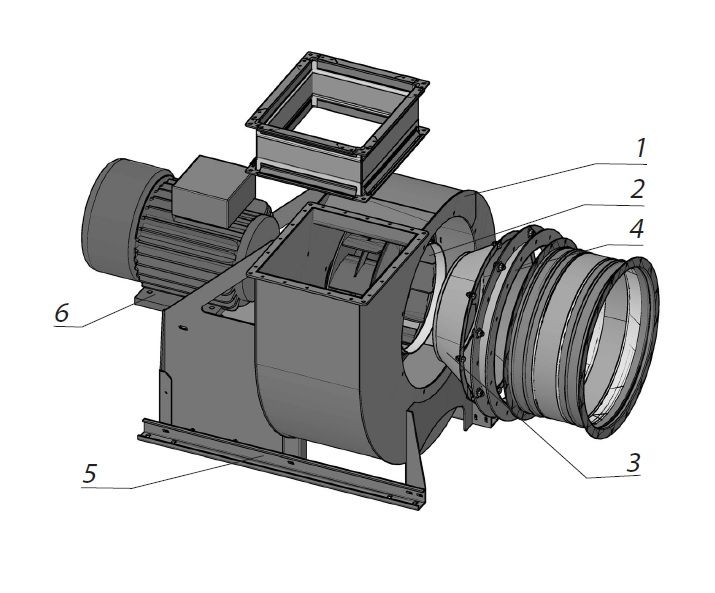

Устройство вентилятора Улитка

Устройство вентилятора «улитка»:
1. Спиральный корпус (улитка) выполнен из углеродистой стали (общепромышленное исполнение). Заказные позиции различных материалов, следующих назначений и их комбинаций: теплостойкие, коррозиионостойкие, взрывозащищенные.
2. Рабочее колесо – основной и наиболее нагруженный узел устройства. Его диаметр определяет как габариты вентилятора, так и его основные характеристики (производительность и давление). Лопатки РК имеют разные варианты изготовления: загнутые назад или вперед. Количество лопаток зависит от типа вентилятора.
3. Металлический конфузор (коллектор) всасывающей части корпуса.
4. Металлический фланец всасывающей части корпуса.
5. Рама (станина) – единая сварная конструкция основания.
6. Электродвигатель (привод).

Мы рекомендуем использовать гибкие вставки и виброизоляторы для снижения вибрационных нагрузок и шума при работе системы.

В наличии все ходовые типоразмеры вентиляторов среднего и низкого давления производства Завод ВЕНТИЛЯТОР.
